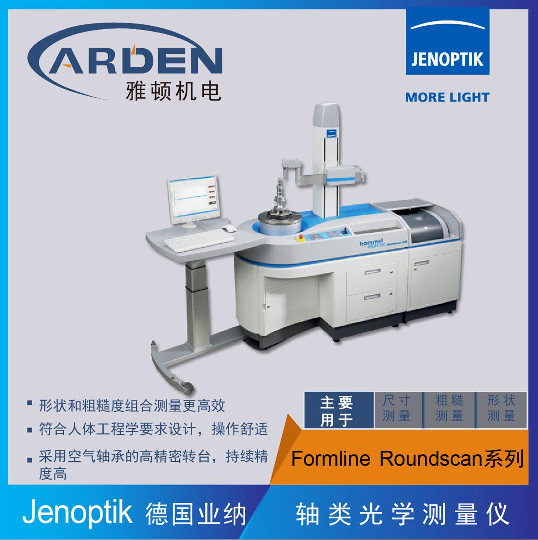

霍梅爾(Hommel) Formline Roundscan圓度儀-系統特征
? 采用空氣軸承的高精密轉臺剛性好，持續精度高；? 垂直軸有三個不同高度，用戶可按需選擇；
? 選配的空氣彈簧減振系統帶主動調平功能，防護(護板)可根據用戶要求匹配，所以可投放到生產；
? 現場附近使用只用于形狀測量的基本型測量儀，R和Z軸的分辨率為1μm ，C軸的分辨率為20000點；
? 用于形狀和粗糙度組合測量的高精度(HR)測量儀，R和Z軸的分辨率為0.1 μm，C軸的分辨率360000點，并集成了線性光柵尺和主動調平功能。
|
Hommel-Etamic Roundscan 535 / 555 / 590 |
||
|
工件數據 |
C/Z軸距離 |
370 (420*)mm |
|
最大檢查直徑 |
430 (530*)mm |
|
|
最大測量高度 |
350/550/900 mm |
|
|
垂直軸（Z軸） |
測量行程 |
350/550/900 mm |
|
測量和定位速度 |
0.2-50mm/s |
|
|
水平軸（R軸） |
測量行程 |
220 mm |
|
測量和定位速度 |
0.2-50mm/s |
|
霍梅爾(Hommel) Formline Roundscan圓度儀-為用戶帶來的優點：
? 配置全自動快速調心調平系統，和傳統測量儀相比測量時間可節省60 %；
? 小零件比如氣門只需要一個小小的測量程序就可以實現測量；
? 三個測量軸都可以通過CNC控制，全自動測量，即使測量復雜工件也能保證快速可靠；
? 符合人體工程學要求的人性化設計，操作舒適；
? 一次裝夾可測量形狀、粗糙度和扭紋，中途不需要更換測頭；
